供夜間使用的直升機場, 應設置 TLOF 燈光系統。 但當跑道型 FATO 與 TLOF 重合時, 可不設。
1、 表面直升機場的 TLOF 燈光系統應由下列一種或幾種燈具系統組成:
——— 邊燈;
———泛光照明;
———間隔的點光源陣列 (ASPSL) 或發光板 (LP) 照明 (當難以設置邊燈或泛光照明且設有 FATO 燈時采用)。
2、 高架直升機場或直升機水上平臺的 TLOF 燈光系統應包括:
———邊燈;
———泛光照明和/ 或間隔的點光源陣列 (ASPSL) 和/ 或發光板 (LP) 照明。
3、 供夜間使用的表面直升機場, 如需加強表面特征信號, 宜提供 TLOF 泛光照明或間隔的點光源陣列照明或發光板照明。
4、 TLOF 邊燈應沿 TLOF 邊線或在距邊線不超過1郾5 m 的范圍內設置。 當 TLOF 為圓形時, 邊燈應設置在能向飛行員提供有關偏移信息的若干直線上; 也可沿 TLOF 周邊以適當?shù)拈g隔均勻布置。
5、 TLOF 邊燈應均勻布置。 對于表面直升機場, 其間隔不得大于 5 m; 對于高架直升機場和直升機水上平臺, 其間隔不得大于 3 m。 每邊 (含每個角上的燈) 應至少設置 4 個燈。 TLOF 為圓形并且燈沿周邊均勻布置時, 應至少設置 14 個燈。
6、 高架直升機場或固定式直升機水上平臺的 TLOF 邊燈, 應安裝得使飛行員不能從 TLOF標高以下觀察到; 浮式直升機水上平臺的 TLOF 邊燈應安裝得當直升機水上平臺為水平時, 飛行員不能從 TLOF 標高以下觀察到。
7、 TLOF 邊燈應是發綠色光的固定式全向燈, 高度不應超過 25 cm。 當高出表面的燈會危及直升機運行或 TLOF 尺寸小于 1.0 D 時, 應采用嵌入式燈。 邊燈的光強分布如圖  所示。

注: 在仰角小于 2度, 并需要用燈光來識別裝置的情況下, 就需要另外一些數據。

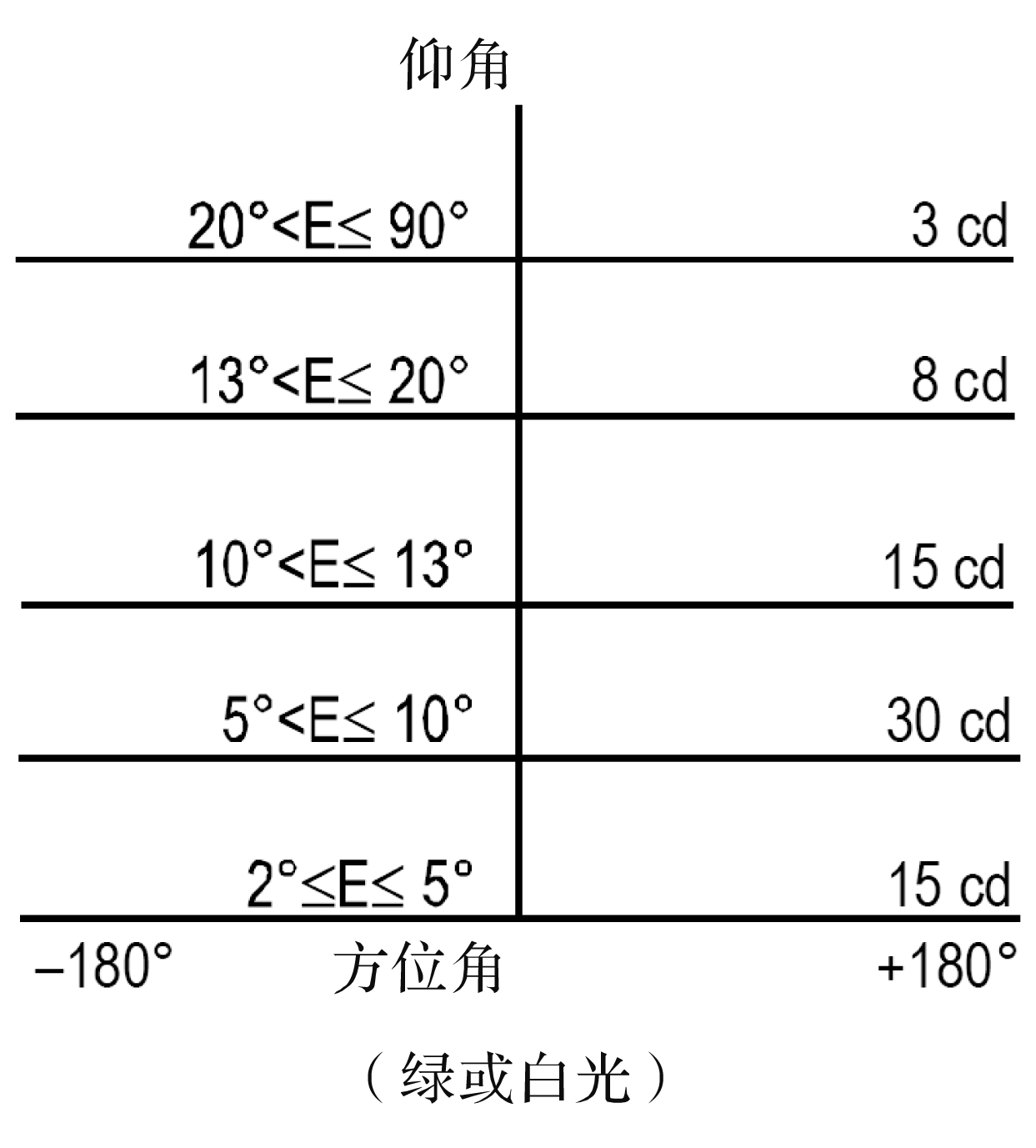

圖 TLOF 邊燈和飛行航徑對正引導燈光的光強分布

8、 TLOF 泛光燈的位置設置不得使飛行員或 TLOF 上的工作人員感到眩目。 泛光燈的排列和方向應使陰影減至最小。
9、 TLOF 泛光燈的高度不得超過 25 cm。 泛光燈的光譜分布應使表面標志和障礙物標志能得到正確辨別。 從 TLOF 表面上測得的泛光照明的平均水平照度不宜小于 10 lx, 均勻性比率 (平均值與最小值之比) 不宜大于 8 頤 1。
10、 表面直升機場, 如果采用間隔的點光源陣列或發光板來識別 TLOF, 它們應沿 TLOF 邊線標志設置。 TLOF 為圓形時, 間隔的點光源陣列或發光板應設置在包圍 TLOF 的若干直線上。
11、 在表面直升機場, TLOF 應至少設置 9 塊發光板。 形成某種構形的發光板的光柵總長度不得小于這種構形總長度的50%。 TLOF 每條邊上的發光板數量 (含每個角上設置的發光板) 應不少于 3 塊且為奇數。 發光板應均勻布置, TLOF 每條邊上相鄰發光板的端部間隔不得超過 5 m。
12、 在表面直升機場, 用以顯示 TLOF 邊界的間隔的點光源陣列或發光板應發出綠色光, 在其他場合, 也可采用發出其他顏色光的間隔的點光源陣列或發光板。 發光板的寬度不得小于6 cm。 發光板盒殼的顏色與發光板所指示的標志顏色相同。 發光板不得高出表面 2郾 5 cm。 發光板的光強分布如圖 所示。
13、 當高架直升機場或直升機水上平臺使用發光板用以加強其表面特征時, 發光板不應靠近邊燈設置。 可以圍繞著接地標志和/ 或與直升機場識別標志重合設置。
