風向標應當能在下列環境條件中正常運行：

a) 環境溫度：-40℃ ~ +55℃；

b) 最大風速：38.9m/s。

爬電距離和電氣間隙應當不小于表2的規定。

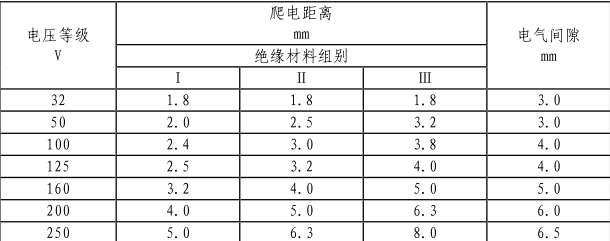

                                                       表2 爬電距離和電氣間隙限值

按絕緣材料的CTI值劃分以下四組：

——絕緣材料組別Ⅰ：CTI≥600，如上釉的陶瓷、云母、玻璃；

——絕緣材料組別Ⅱ：400≤CTI＜600，如三聚腈胺石棉耐弧塑料、硅有機石棉耐弧塑料；

——絕緣材料組別Ⅲ a ：175≤CTI＜400，如聚四氟乙烯塑料、三聚腈胺玻璃纖維塑料、表面用耐弧漆處理的環氧玻璃布板；

——絕緣材料組別Ⅲ b ：100≤CTI＜175，如酚醛塑料、層壓制品。

注：CTI（相比漏電起痕指數）：材料表面能經受住 50 滴電解液（0.1%氯化銨水溶液）而未形成漏電痕跡的最高電壓值。

3.1 織物 及工藝要求

織物及工藝要求如下：

a) 織物風向袋充滿空氣時其形狀應當呈截頭圓錐形；

b) 金屬支架易磨損和易變形處應當加固；

c) 織物風向袋應當無需使用特殊工具或拼接操作即可實現移動和更換；

d) 織物風向袋中的積水應當從袋框中自動排出；

e) 織物風向袋應當由棉質、合成材料或兩者的混合物制成。若棉質本身不能防水，則應當做防水處理。

3.2 尺寸

風向袋的最小有效長度和進風口直徑應當滿足MH 5001及MH 5013的要求：

a) S-1：最小有效長度3.6m,進風口直徑不小于0.9m；

b) S-2：最小有效長度2.4m,進風口直徑不小于0.6m，出風口直徑不小于0.3m；

c) S-3：最小有效長度1.2m,進風口直徑不小于0.3m,出風口直徑不小于0.15m。

3.3 顏色

風向袋應當為橙色與白色或紅色與白色相間（直升機場可采用黑色與白色），并排成五個顏色相間的環帶，兩端的環帶為橙色或紅色，應當滿足MH 5001-2013附錄I要求；風向袋上應當無文字或圖案。

3.4 最小斷裂強 度

風向袋經向、緯向最小斷裂強度均應當不小于667N。

3.5 色牢度

風向袋的色牢度應當滿足GB/T 8427測試要求，樣品老化后色差應當小于2個等級。

 4 風袋框

4 .1 風袋框應 當 滿足下列要求: :

a) 框架應當在無風情況下保持進風口完全張開并構成一定內部的支撐空間；

b) 框架應當采用輕質材料；

c) 框架由金屬或非金屬材料制成，有色金屬材料應當進行熱鍍鋅或防腐涂層處理；

d) 框架應當有防止風向袋積水的設計，并在其長度八分之三處剛性位置支撐起風向袋；

e) 風向袋連接的框架所組成的整體應當具備風向標的功能，其軸承、風動軸及類似設備應當永久潤滑或定期潤滑。

4 .2 風向袋 抗拉能力

風向袋或附件在不變形情況下應當能承受以下拉力：

a) 樣式Ⅰ型：200N；

b) 樣式Ⅱ型：450N。

典型的支撐結構見附錄A圖1至圖4，其所示尺寸應當滿足下列要求：

5 .1 L L- - 806 型

支撐結構應當易于組裝和維護。當固定時，易折部位應當能承受475N·m彎矩而不受損，應當在承受950N·m彎矩之前折斷。風袋框架下端距地面應當不小于1.8m。
5 .2 L L- - 807 型

支撐結構應當裝在頂部或中部，具有升降功能。支架應當能承受4340N·m的力而不受損。風袋框架下端距地面應當為4.8m?？偢邞?yīng)當在滿足規定的照明要求下盡可能低。

 5 .3 L L- - 808 型

支撐結構應當易于組裝和維護。風袋框架下端距地面應當不小于1.8m。

風向袋應當能垂直于軸自由轉動。當風速超過1.6m/s,風向袋指向與實際風向間的偏移角應當不大于5°。

風向袋從進風口到尾端的錐形設計，在風速為7.8m/s時，應當能完全打開。

照明燈具不應當有影響飛行員的眩光。

8 .1 樣式I I- -A A 型

應當有足夠的照明設備，在完全延伸錐上旋轉時水平面上任意一點的照度值不小于21.5 lx。

8 .2 樣式I I- -B B 型

應當有備用光源，以保證主光源失效時風向標仍能正常運行。當風向袋隨風自由轉動時，光源供電裝置應當能正常工作。頂部和側面采用樣式Ⅰ-B型風向袋，其表面的平均亮度值應當為（34.3～102.8）cd/m2 ,任意一點上亮度值應當不低于6.9cd/m 2 。

若風向標設有障礙燈，則障礙燈應當安裝在風向標頂端。
10 表面 噴涂

風向標表面噴涂顏色應當符合MH 5001-2013附錄I要求。所有裸露的易腐蝕風向標金屬構件應當進行防腐噴漆處理。
