標志和標志物

直升機場識別標志

直升機場 FATO 內應設置直升機場識別標志, 并應符合以下要求:

1、跑道型 FATO: 如設置 FATO 識別標志, 則直升機場識別標志應作為 FATO 識別標志的一部分, 設置于 FATO 兩端, 如圖所示。

2 除跑道型 FATO 外:

1) 直升機場識別標志應設置在 FATO 中心或中心附近;

2) 在設有 TLOF 的 FATO 內, 直升機場識別標志應位于 TLOF 的中心。如果直升機水上平臺 的接地/ 定位標志出現偏離, 則直升機場識別標志設在接地/ 定位標志的中心;

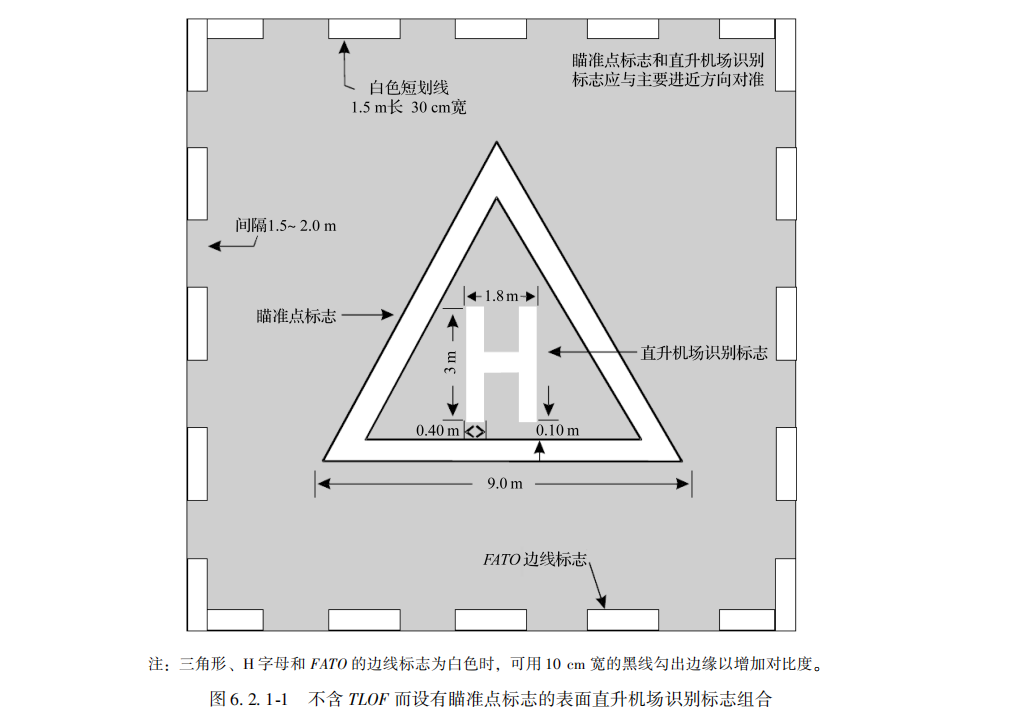

3) 除醫院直升機場外, 在不含 TLOF 且設置瞄準點標志的 FATO, 直升機場識別標志應設置在瞄準點標志的中心, 如圖所示。

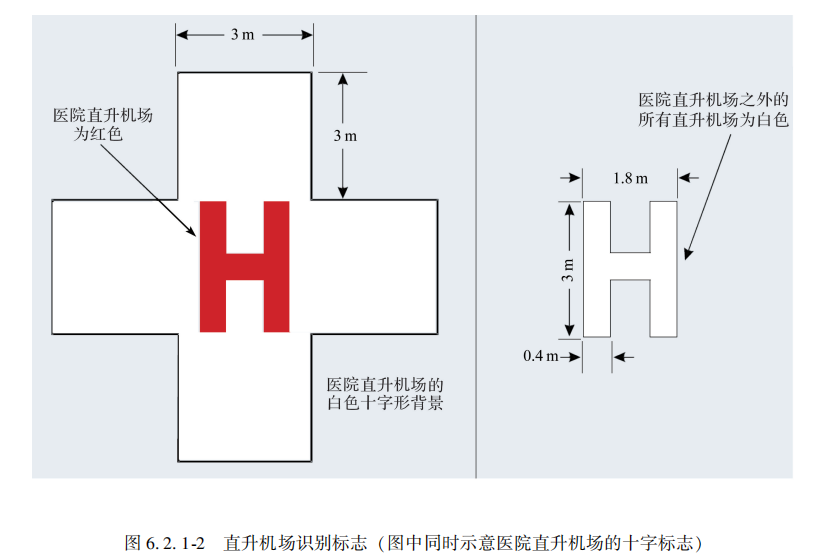

3 直升機場識別標志應采用白色字母 “H冶表示。該標志的尺寸不得小于圖所示的尺寸。如該標志作為跑道型 FATO 識別標志的一部分, 其尺寸應為圖示尺寸的三倍。在直升機 水上平臺和船上直升機場, 宜將字母 “H冶的高度由 3 m 增加至 4 m, 全寬不宜超過 3 m, 線條寬度不宜超過 0.75 m。醫院直升機場的識別標志, 應采用白色 “ +冶”字及加在其中央的紅色字母 “H冶表示, 如圖所示。夜間使用的直升機場, “H”標志宜涂刷反光漆。

4 直升機場識別標志的 “H冶的橫劃應與主要最終進近方向相垂直。對于直升機水上平臺, “H” 的橫劃應位于或平行于無障礙物扇形面的平分線。對于位于船邊的船上直升機場, 橫劃應 與船邊平行。

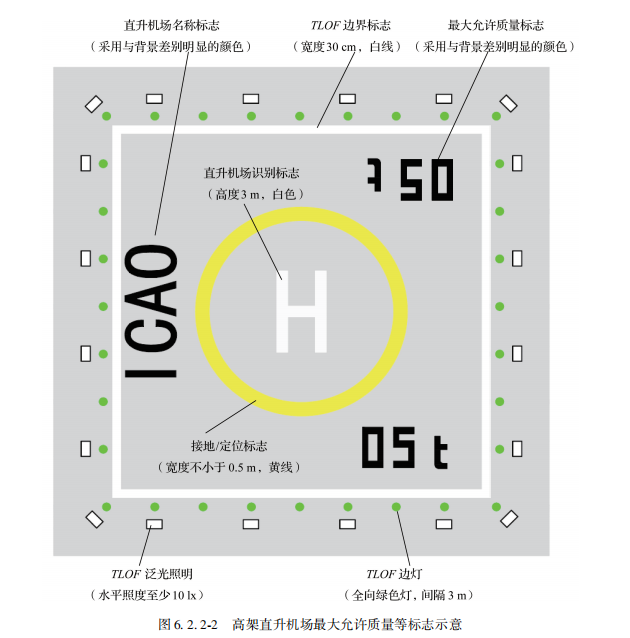

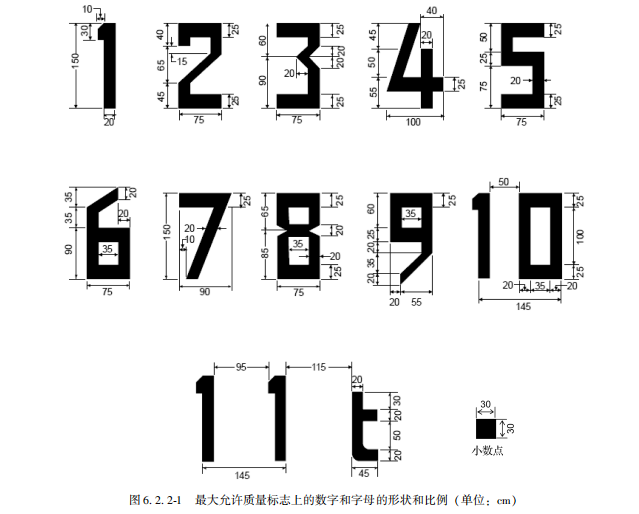

高架停機坪、水上直升機平臺和船上直升機場應設置最大允許質量標志。表面直升機場宜設最大允許質量標志。最大允許質量標志宜位于 TLOF 或 FATO 內, 按能從主要最終進近方向識別進行布置。最大允許質量標志應由數字及后隨的字母 “ t冶組成, 用以表明以噸計的允許直升機質量, 其中數字可以是一位數、兩位數或三位數的整數, 也可以帶一位小數。最大允許質量標志的數字和字母應采用與背景有明顯差別的顏色。跑道型 FATO, 應符合圖

所示的形狀和比例。除跑道型 FATO, 尺寸大于 30 m 的 FATO, 應符合圖所示的形狀和比例; 對于尺寸在 15 m 至 30 m 之間的 FATO , 標志的數字和字母的高度至少應為90 cm; 對于尺寸小于 15 m 的 FATO , 標志的數字和字母的高度至少應為 60 cm, 后兩種情況下數字和字母的尺寸同比例減少。

跑道型 FATO 無需設置 D 值標志。直升機水上平臺和船上直升機起降平臺應設置 D 值標志; 在為以 2 級或 3 級性能運行的直升機設計的高架直升機場和非跑道型 FATO 的表面直升機場, 宜設置

D 值標志。 D 值標志并應符合如下要求:

1 D 值標志應位于 TLOF 或 FATO 內, 按能從最終進近方向識別進行布置。如果進近方向不止一個, 宜設置額外的 D 值標志, 至少有一個 D 值標志可從最終進近方向辨認。對于位于船邊的直升機場, 宜在 D 圓周長上設置 D 值標志, 位于從船邊面朝船的中心線的一側看分別為 2 點、 10 點和 12 點方位處。如圖所示。

2 D 值標志是一個整數數字, 以米為單位, 按設計機型的最大全尺寸數值五舍六入取整。 D 值標志應采用與背景對比明顯的顏色, 首選白色。

3 對于尺寸大于 30 m 的 FATO, D 值標志應符合圖所示的形狀和比例。對于尺寸在 15 m 至 30 m 之間的 FATO , 標志數字的高度至少應為 90 cm, 對于尺寸小于 15 m 的 FATO , 標志數字的高度至少應為 60 cm, 這兩種情況下數字的尺寸同比例減少。
