最終進近和起飛區 (FATO)

高架停機坪應至少設置一個 FATO。 FATO 應與一個 TLOF 相重合, 并應符合下列要求:

1 供以 1 級性能運行的直升機使用時, FATO 的大小應按直升機飛行手冊的規定確定, 在沒有規定寬度時, 其寬度不得小于 1郾 0 D; 供以 2 級性能或 3 級性能運行的直升機使用時, FATO 的尺寸和形狀應能包含一個圓, 當直升機最大起飛質量大于 3 175 kg 時, 圓的直徑不得小于 1. 0 D, 當直升機最大起飛質量等于或小于 3 175 kg 時, 圓的直徑不宜小于 1郾 0 D, 不得小于 0. 83 D。上述 D 應采用預計使用該直升機場的直升機中的最大值。在確定 FATO 尺寸時還需考慮諸如標 高、溫度等當?shù)貤l件。

2 FATO 應有不小于 0.5% 的坡度, 以防止表面積水, 但任何方向的坡度不得超過 2% 。

3 FATO 應能承受預計使用該直升機場的直升機的作用。直升機的動力荷載可按其最大起飛全重的 1.5 倍計。設計中尚應考慮由人員、雪、貨物、加油與消防設備等產生的附加荷載。 4 FATO 表面應抗滑、沒有障礙物以及沒有對直升機起飛或著陸可能產生不利影響的不平整現象, 并能承受直升機旋翼下洗流 (下吹氣流) 的作用。

5 FATO 表面宜提供地面效應。

凈空道

當設置凈空道時, 凈空道應位于 FATO 的末端之外。凈空道的寬度不宜小于相應安全區的寬度。當凈空道表面為實體時, 不宜高于以 FATO 邊線為底邊的、升坡為 3% 的平面。位于凈空道上可能對空中直升機造成危險的物體, 應予以清除。

接地和離地區 ( TLOF )

高架醫用直升機停機坪應至少設置一個 TLOF。與 FATO 重合的 TLOF, 其尺寸與特性應與 FATO 相同; 當 TLOF 設置在直升機機位時, 應符合下列要求:

1 TLOF 應能包含一個直徑為 0.83 D 的圓。

2 TLOF 應有不小于 0.5% 的坡度, 以防止表面積水, 但任何方向的坡度不得超過 2% 。

3 該區域用以地面滑行時, 應能承受直升機靜荷載, 并能承受該位置預計的直升機交通的作用。

4 該區域上方用以空中滑行時, 應能承受動力荷載。

上述 D 應采用預計使用該 TLOF 的直升機中的最大值。

停機坪安全區

在 FATO 周圍應設置安全區, 并應符合下列要求:

1 在目視氣象條件下, 供以 1 級性能運行的直升機使用的安全區應從 FATO 的四周至少向

外延伸 3 m 或 0.25 D 的距離 (兩者中取較大值); 供以 2 級或 3 級性能運行的直升機使用的安全

區應從 FATO 的四周至少向外延伸 3 m 或 0.5 D 的距離 (兩者中取較大值)。同時安全區應滿足:

1) 當 FATO 為四邊形時, 安全區的每一外側邊長應至少為 2郾 0 D; 或 2) 當 FATO 為圓形時, 安

全區的外徑應至少為 2.0 D。 D 采用預計使用該區的直升機中的最大值。

2 安全區應有側向保護斜面, 該斜面自安全區邊界向上向外以 45毅角延伸至距安全區邊界 10 m 遠。該斜面上不得有突出的障礙物, 除非障礙物僅位于 FATO 的一側, 方可允許突出于側向斜面。

3 除因功能要求必須設置于該區內的易折物體外, 在安全區內不得有高于 FATO 平面的固定物體。在直升機運行期間, 安全區內不得有移動的物體。因功能要求而必須設置于該區內的易折物體, 當位于 FATO 邊緣時, 其高度不得超過 25 cm; 處于其他位置時, 不得超過以 FATO邊線 25 cm 高度為底線、向外升坡為 5% 的平面。若 FATO 直徑小于 1郾 0 D, 位于安全區內的易折物體的最大高度不應超過 5 cm。

4 安全區可不為實體; 如為實體時, 其表面不得超過 FATO 邊界高度。

5 可行時, 安全區的表面應予以處理, 以防止直升機旋翼下洗流 (下吹氣流) 揚起漂浮雜物。

6 安全區的表面應與 FATO 表面連續相接。

直升機地面滑行道和地面滑行通道

直升機地面滑行道和地面滑行通道的設置應符合下列要求:

1 直升機地面滑行道的寬度不得小于 2.0 UCW。 UCW 為預計使用該地面滑行道的直升機中

的最大主起落架橫距。

2 直升機地面滑行通道的寬度不得小于 2郾 0 W, 其中心線與直升機地面滑行道的中心線相重合。 W 應采用預計使用該地面滑行通道的直升機中的最大值。

3 直升機地面滑行道的縱坡不得超過 3% 。

4 直升機地面滑行道應能承受預計使用該地面滑行道的直升機的靜荷載和交通作用。

5 直升機地面滑行道的表面應平整、抗滑。

6 在直升機地面滑行通道上, 除因功能要求而必須設置的易折物體外, 不允許有物體存在。

7 直升機地面滑行道和地面滑行通道應能迅速排水, 但直升機地面滑行道的橫坡不得超過2% 。

8 直升機地面滑行通道的表面應能抵抗直升機旋翼下洗流 (下吹氣流) 的影響。

直升機空中滑行道和空中滑行通道

直升機空中滑行道和空中滑行通道的設置應符合下列要求:

1 直升機空中滑行道的寬度不得小于 3.0 UCW。 UCW 應采用預計使用該空中滑行道的直升

機中的最大值。

2 空中滑行道的表面應能承受直升機動力荷載。

3 空中滑行道表面的橫坡不得超過 2% , 縱坡不得超過 7% , 并且任何坡度不得超過預計使用該空中滑行道的直升機進行著陸時的坡度限制要求。

4 直升機空中滑行通道的寬度不得小于 2.0 W, 其中心線與直升機空中滑行道的中心線相重合。 W 為預計使用的直升機的最大全寬。

5 直升機空中滑行通道上除因功能要求而必須設置的易折物體外, 不允許有物體存在。

6 空中滑行通道的表面應能抵抗直升機旋翼下洗流 (下吹氣流) 的影響, 并能提供地面效應。

直升機機位

直升機機位的設置應符合本標準對表面直升機場機位物理特性的規定。可用于空中滑行的直升機機位的中心區還應能承受直升機動力荷載。

安全網

當高架直升機場表面較周圍環境高出 0.75 m 以上且人員行動存在安全風險時, 應安裝安全網。安全網的寬度不應小于1郾 5 m, 并具有至少122kg / m2的承載能力。安全網標高不得超過安全

區標高及障礙物限制要求, 同時安全網的設置應確保落入的人或物不至被彈出安全網區域。

久久精品a亚洲国产ⅴ高清不卡_亚洲欧美日韩久久一区_亚洲日本韩国欧洲在线_日韩A级特黄大片_性爱尤物视频司机_在线欧亚视频观看_久久人妻av无码_caoprom超碰18进入离开_人妻综合专区第一页_3d性无码纯肉动漫在线观看

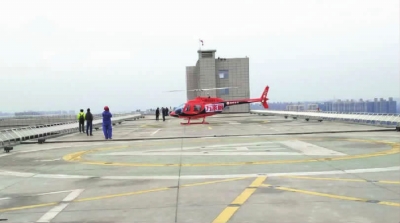

醫用屋頂直升機停機坪
