標準編號：AC-137-CA-2015-05

下 發 日期 期： ：2015  年 ５  月 18 日

1總 則
為進一步明確風向標的有關技術要求，根據《民用機場專用設備使用管理規定》制定本技術要求。民用機場（含軍民合用機場的民用部分）內使用的風向標應當符合本技術要求。
2 規范性引用文件 規范性引用文件
下列文件對于本技術要求的應用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本技術要求。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本技術要求。
GB/T 8427-2008 紡織品 色牢度試驗 耐人造光色牢度：氙弧
GB/T 14436-1993 工業產品保證文件 總則
MH 5001-2013 民用機場飛行區技術標準
MH 5013 民用直升機場飛行場地技術標準
3 分類 分類

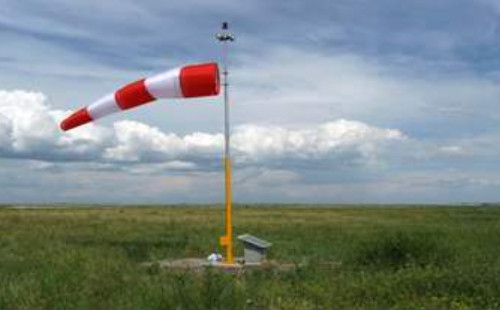

風向標按支撐桿材質、照明方式和尺寸進行分類。
3.1 支撐桿材質
按支撐桿材質分為以下類型：
L-806型：用輕質材料作為支撐結構（典型組件見附錄A圖1）；
L-807型：用剛性材料作為支撐結構（典型組件見附錄A圖2）；
L-808型：用易碎材料作為支撐結構（典型組件見附錄A圖3）。
3.2 照明方式
按照明方式分為以下樣式：
Ⅰ-A：外部照明（典型風向標見附錄A圖1、2、3）；
Ⅰ-B：內部照明（典型風向標見附錄A圖4）；
Ⅱ：無照明。
3.3 風袋長度
按風袋長度分為以下尺寸：
S-1：3.6m；
S-2：2.4m；
S-3：1.2m。
